일러스트 태극기 만드는 방법

※AI, EPS, JPG 파일은 페이지 하단에 있습니다.



대한민국 국기

대한민국의 국기는 태극기(太極旗)라고 하며 최초 도안을 만든 사람은 고종이다.

태극기는 조선부터 대한제국과 임시정부를 지나 1948년에 대한민국 공식 국기로 제정되었다. 하지만 이후에도 태극기는 흰 바탕에 태극문양과 4괘로 구성된다는 원칙만 있을 뿐 통일된 작도법이 없어 다양한 모습에 태극기가 존재하였고 통일된 규격의 필요성이 커졌다. 최종적으로 1949년에 문교부 고시로 지금과 같은 태극기 규격이 정해졌고, 2007년부터 새로운 '대한민국 국기법'이 시행되어 태극기 제작에 관한 법률이 생기며 지금까지 모습을 유지하고 있다.



대한민국 국기법 제1조(목적)  이 법은 대한민국을 상징하는 국기의 제작·게양 및 관리 등에 관한 기본적인 사항을 규정함으로써 국기에 대한 인식의 제고 및 존엄성의 수호를 통하여 애국정신을 고양함을 목적으로 한다. 제3조(다른 법률과의 관계)  국기에 관한 사항은 다른 법률에 특별한 규정이 있는 경우를 제외하고는 이 법이 정하는 바에 따른다. 제4조(대한민국의 국기)  대한민국의 국기(이하 "국기"라 한다)는 태극기(太極旗)로 한다. 제5조(국기의 존엄성 등) ① 모든 국민은 국기를 존중하고 애호하여야 한다. ②국가 및 지방자치단체는 국기의 제작·게양 및 관리 등에 있어서 국기의 존엄성이 유지될 수 있도록 필요한 조치를 강구하여야 한다.



태극기에 담긴 뜻

태극기 규격



만드는 방법

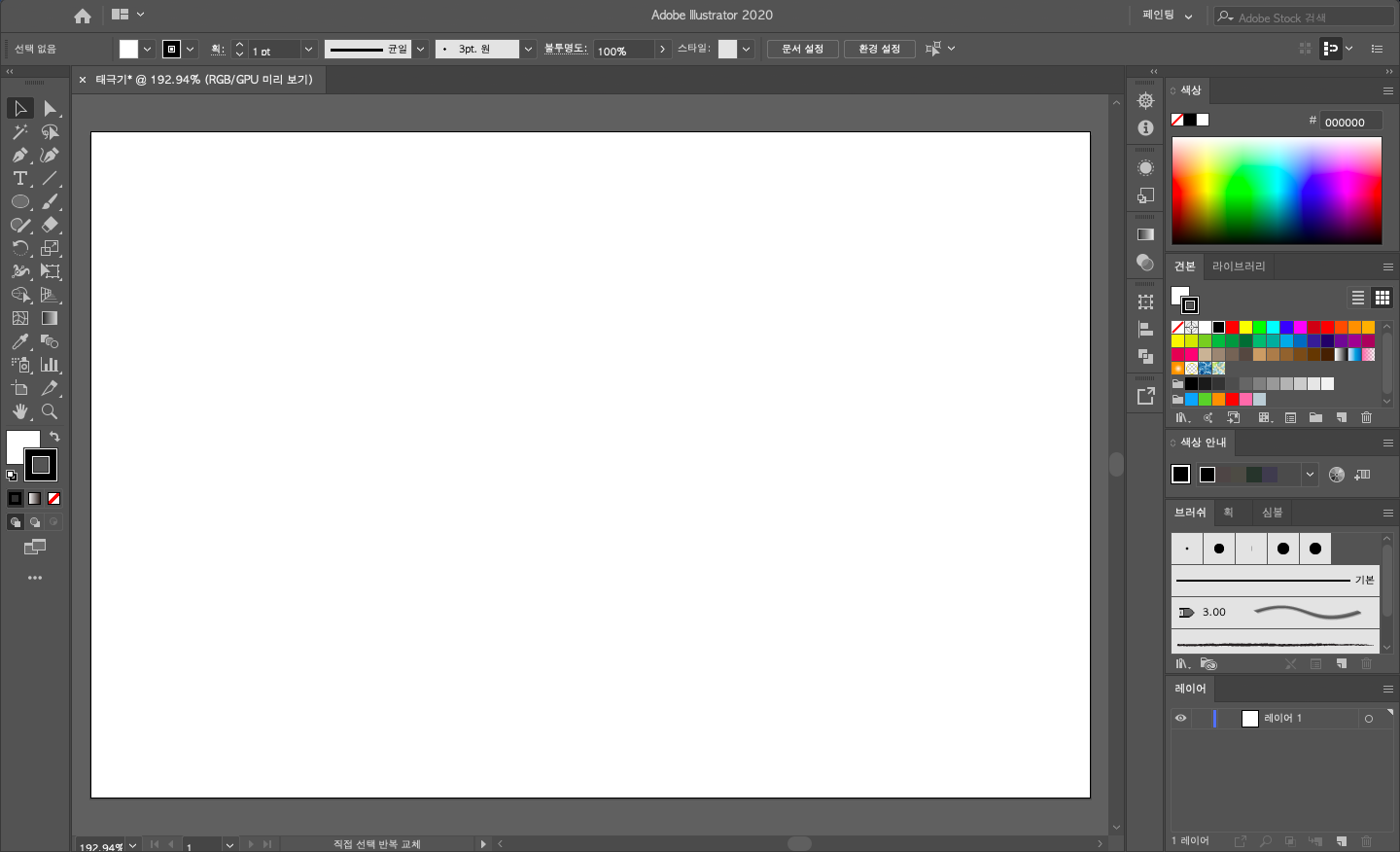

어도비 일러스트레이터를 실행후 ctrl/command(⌘) + N 하여 새로운 문서를 만들어주세요.

태극기 전체 비율은 3:2 입니다. 태극 문양이 '1' 이므로 계산하기 쉽게 300x200 픽셀로 설정하겠습니다. ▲





먼저 3:2 비율에 바탕에 대각선으로 선을 그어 각도를 알아보겠습니다.

작업 전 ctrl/command(⌘) + U 하여 '특수 문자 안내선'을 반드시 켜주세요 [보기 > 특수 문자 안내선] ▲





※작업 영역은 페인팅으로 설정하였습니다. 일러스트를 잘 모르시는 분은 이해를 돕기 위해 저와 작업 영역을 동일하게 해 주세요.

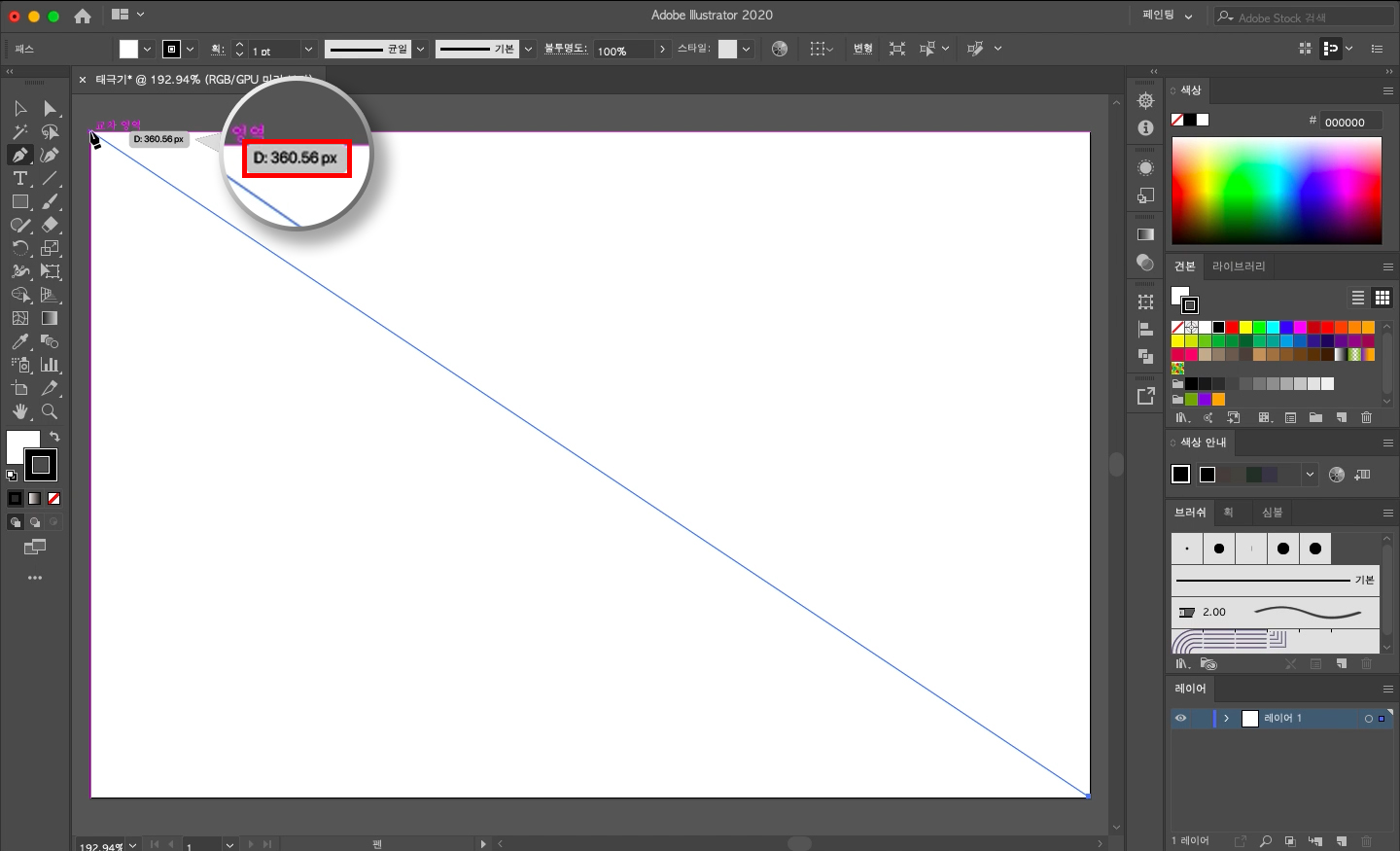

펜툴(P)을 사용하여 우측 하단에서 좌측 상단까지 마우스를 이동하면 대각선 길이 360.56px이라는 것을 알 수 있습니다. ▲

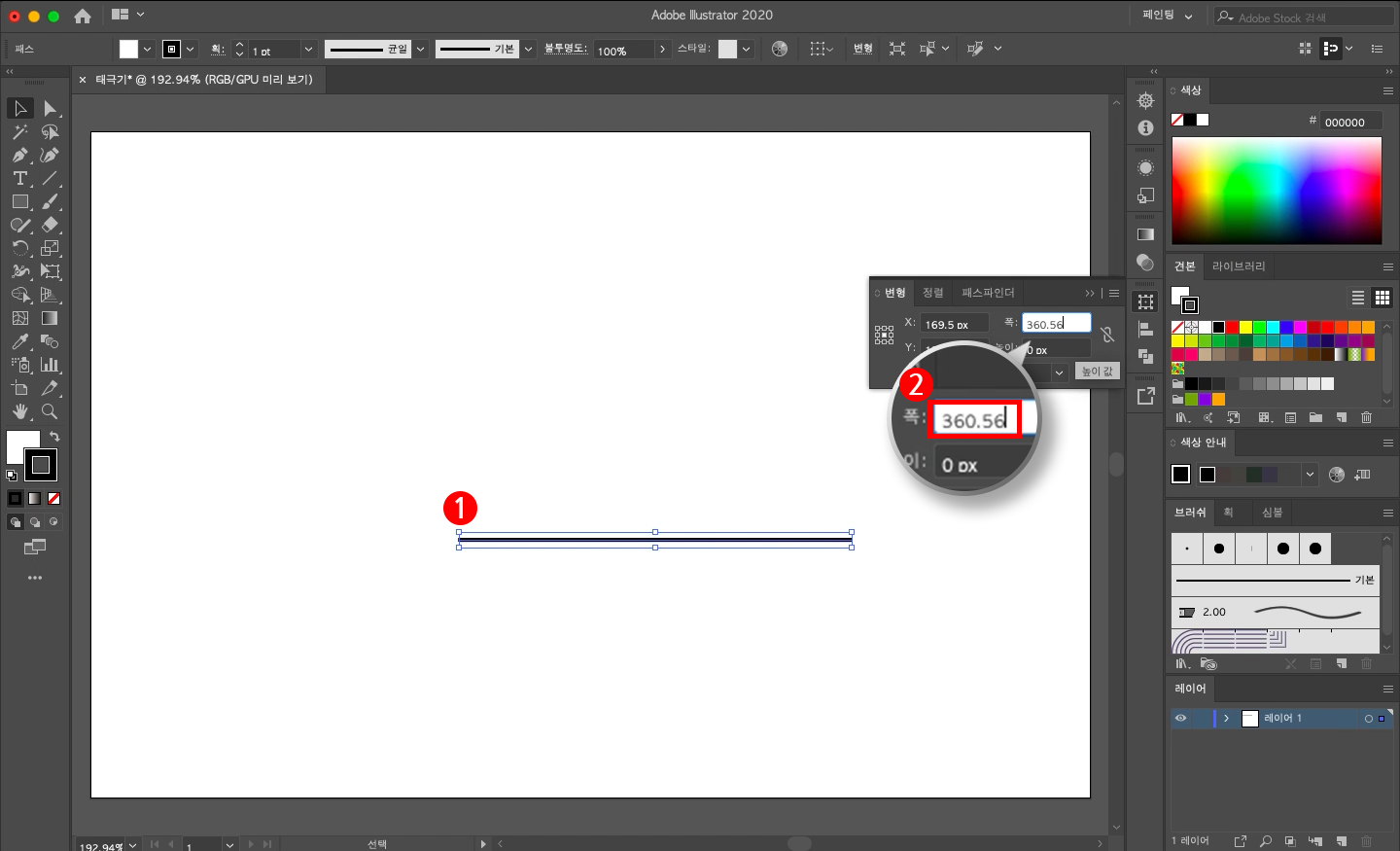

360.56px 길이의 선을 수평으로 그려주세요. 펜툴(P)로 아무 길이에 선을 그리고 변형에서 조절하시면 됩니다. ▲

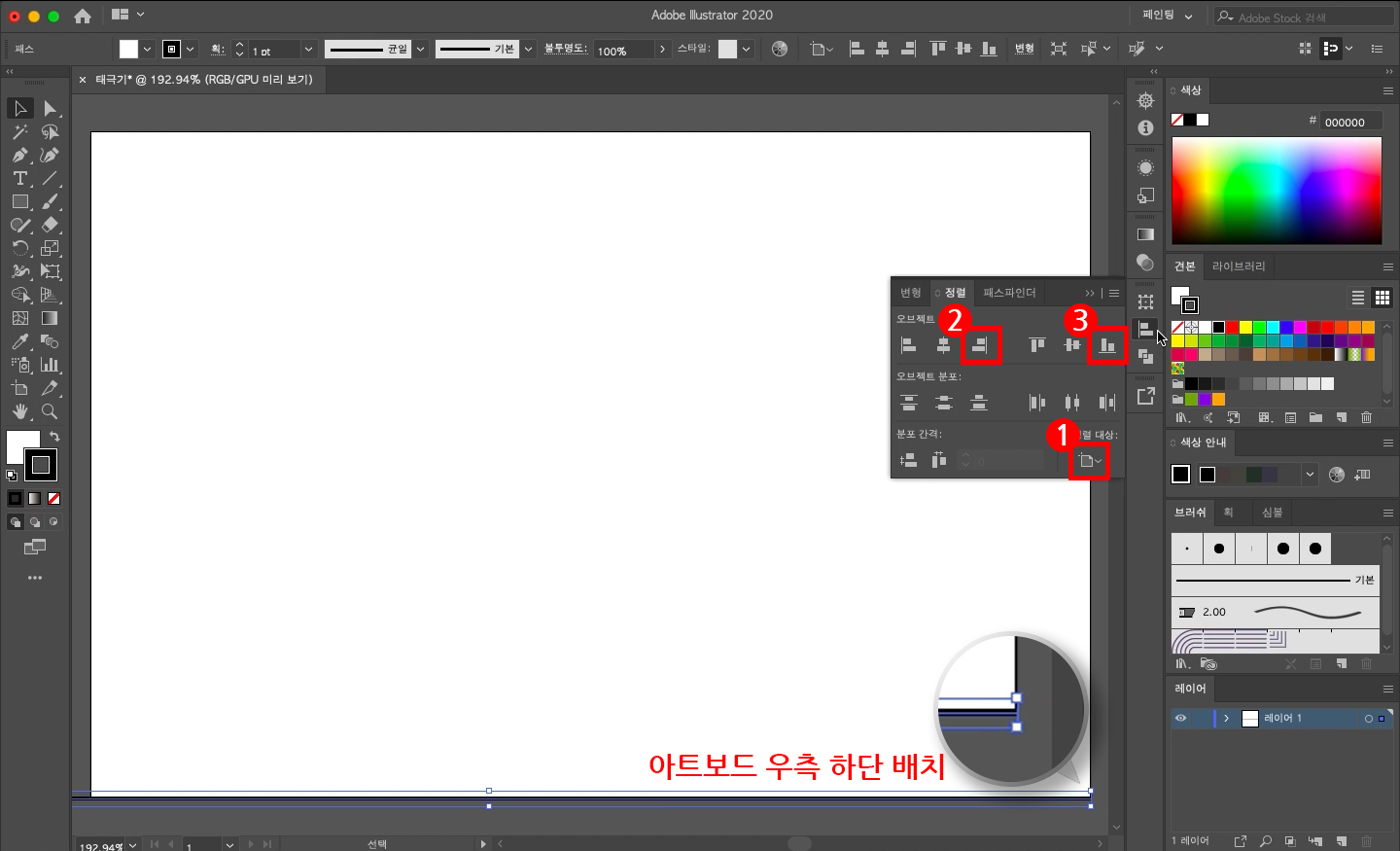

정렬 기능을 이용하여 정렬 대상을 '대지에 정렬'로 설정 후 '가로 오른쪽 정렬'/'세로 아래 정렬' 하여 우측 하단으로 선을 위치시켜줍니다. ▲





선이 선택되어 있는 상태에서 회전 도구(R)를 선택하여 기준점(Pivot)을 오른쪽 고정점을 클릭하여 이동시켜주시고 마우스를 클릭&드래그하여 반대쪽 고정점 위치를 왼쪽 상단으로 위치시키면 -33.69°라는 각도를 알 수 있습니다.

수평이었던 선을 회전시켜 대각선을 완성시킵니다. ▲

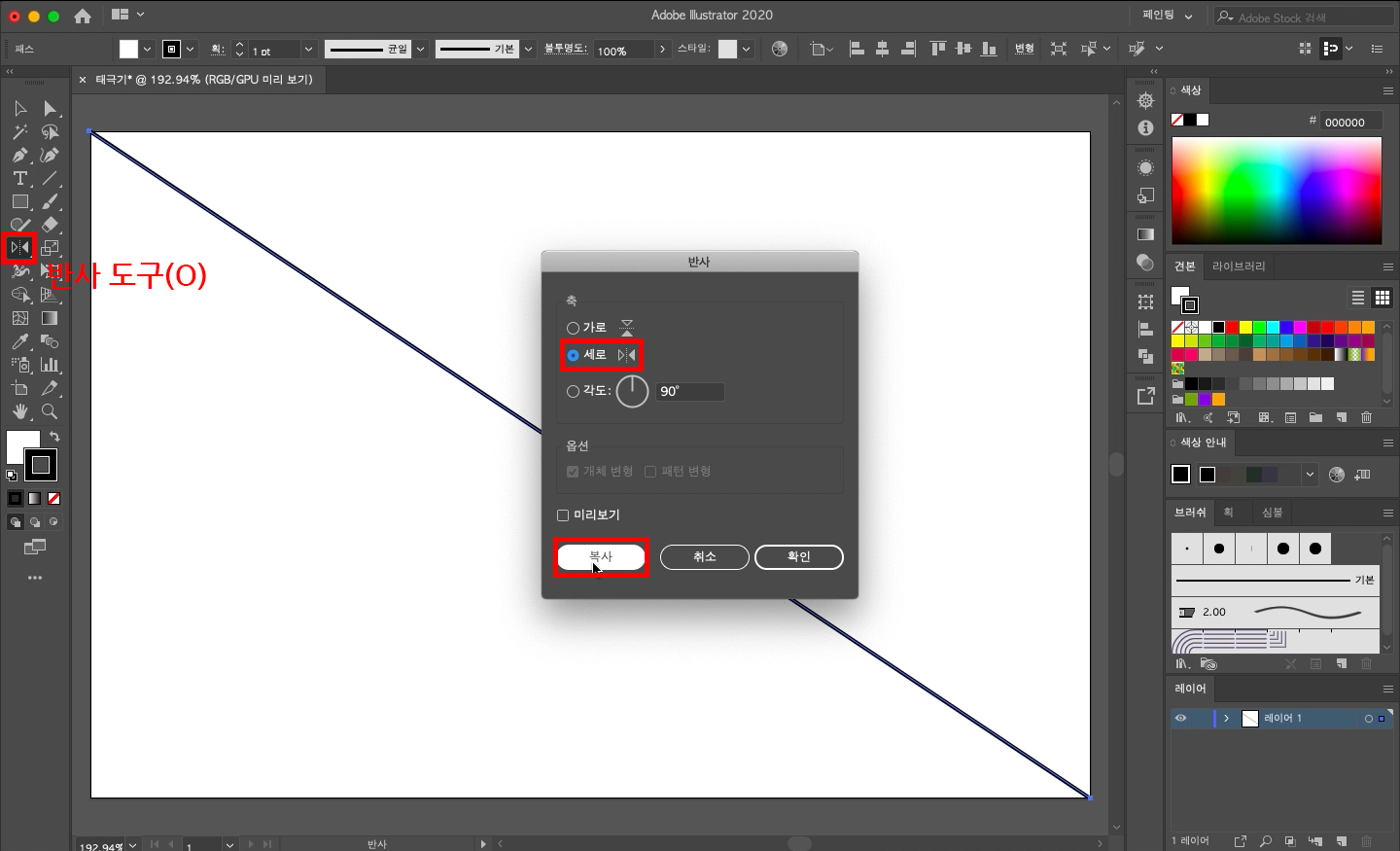

완성된 대각선 선을 선택 후 반사 도구(O)로 엔터(enter) 하여 세로 방향으로 복사시켜 엑스 모양으로 선을 만들어주세요. 완성된 두 개의 대각선을 선택 후 잠금(ctrl/command(⌘) + 2) 처리하겠습니다. ▲





100x100 크기의 원과 50x50 크기 원 두 개를 정렬시켜 위 그림과 같이 만들어주세요. ▲

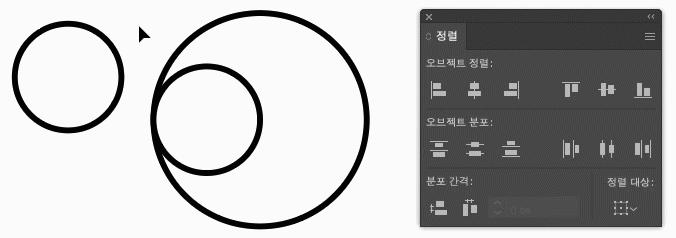

tip - 정렬 기능은 큰 원과 작은 원 각각 선택 후 기준이 되고자 하는 원(큰 원)을 한번 더 선택된 상태(주요 오브젝트에 정렬)에서 정렬하면 쉽습니다.

※반드시 정렬 기능을 이용하여 정확히 매치시켜주세요.





세개의 원을 33.69° 기울여주세요. ▲





25x25 크기의 사각형을 네개를 만들어 두개는 33.69° 나머진 -33.69° 회전시켜 작은원 고정점에 스냅시켜 위치시켜주세요. ▲



※해당 작업을 하려면 반드시 command(⌘) + U 하여 "특수 문자 안내선"을 켜주세요 [보기 > 특수 문자 안내선]





세개의 원을 모두 선택후 '세로 반사' 시켜 반대 방향에 25x25 사각형을 스냅 기능을 활용해 그림과 같이 위치시켜주세요. ▲

※해당 작업을 하려면 반드시 command(⌘) + U 하여 "특수 문자 안내선"을 켜주세요 [보기 > 특수 문자 안내선]







지금부터 건곤리감을 만들어 보겠습니다. 설명이 복잡하니 천천히 따라 해 주세요.
100x50 크기의 사각형을 만들어 줍니다. ▲

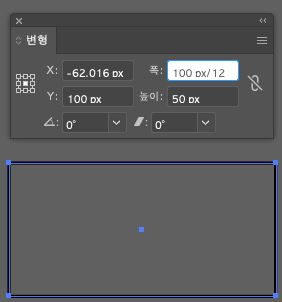

변형에서 폭 100을 나누기 12를 하여 8.333x50 크기의 사각형으로 만들어 주세요. ▲

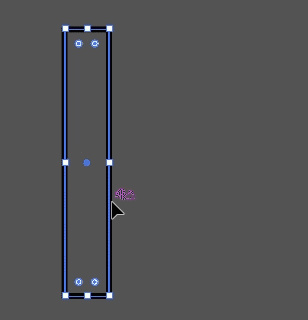

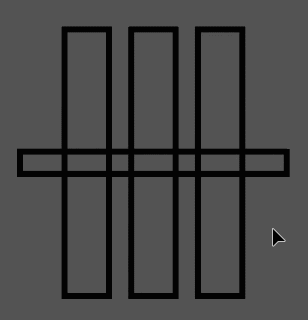

1. alt/option + 클릭&드래그하여 8.333x50 크기의 사각형을 사각형 세로 절반 위치에 복사해주세요.
2. 같은 방법으로 처음에 만든 사각형을 다시 두 번째 복사하여 만든 사각형 바로 옆에 위치시켜 복사해주세요.
3. 세 번째로 복사하여 만든 사각형이 선택되어 있는 상태에서 command(⌘) + D 하여 작업 반복하여 네 번째 사각형까지 만들어주시고 두 번째는 삭제시켜주시면 됩니다. ▲







다시 한번 50x100 크기의 사각형을 만들어주시고 높이 100을 나누기 24 하여 50x4.167 크기의 사각형을 그림과 같이 배치해주세요. ▲





네 개의 사각형을 모두 선택하여도형 구성 도구(command(⌘) + M)로 alt/option 키를 누른 상태(-)에서 클릭&드래그하여 불필요한 부분을 삭제하여 건곤리감 모양을 만들어주세요. ▲





건곤감리 각각 하나의 그룹(ctrl/command(⌘) + G) 만들어 주고 건과 곤은 -33.69°, 감과 리는 33.69° 회전시켜 고정점을 잡고 25x25 크기의 사각형 고정점에 그림과 같이 위치시켜 주세요. ▲

※해당 작업을 하려면 반드시 command(⌘) + U 하여 "특수 문자 안내선"을 켜주세요 [보기 > 특수 문자 안내선]

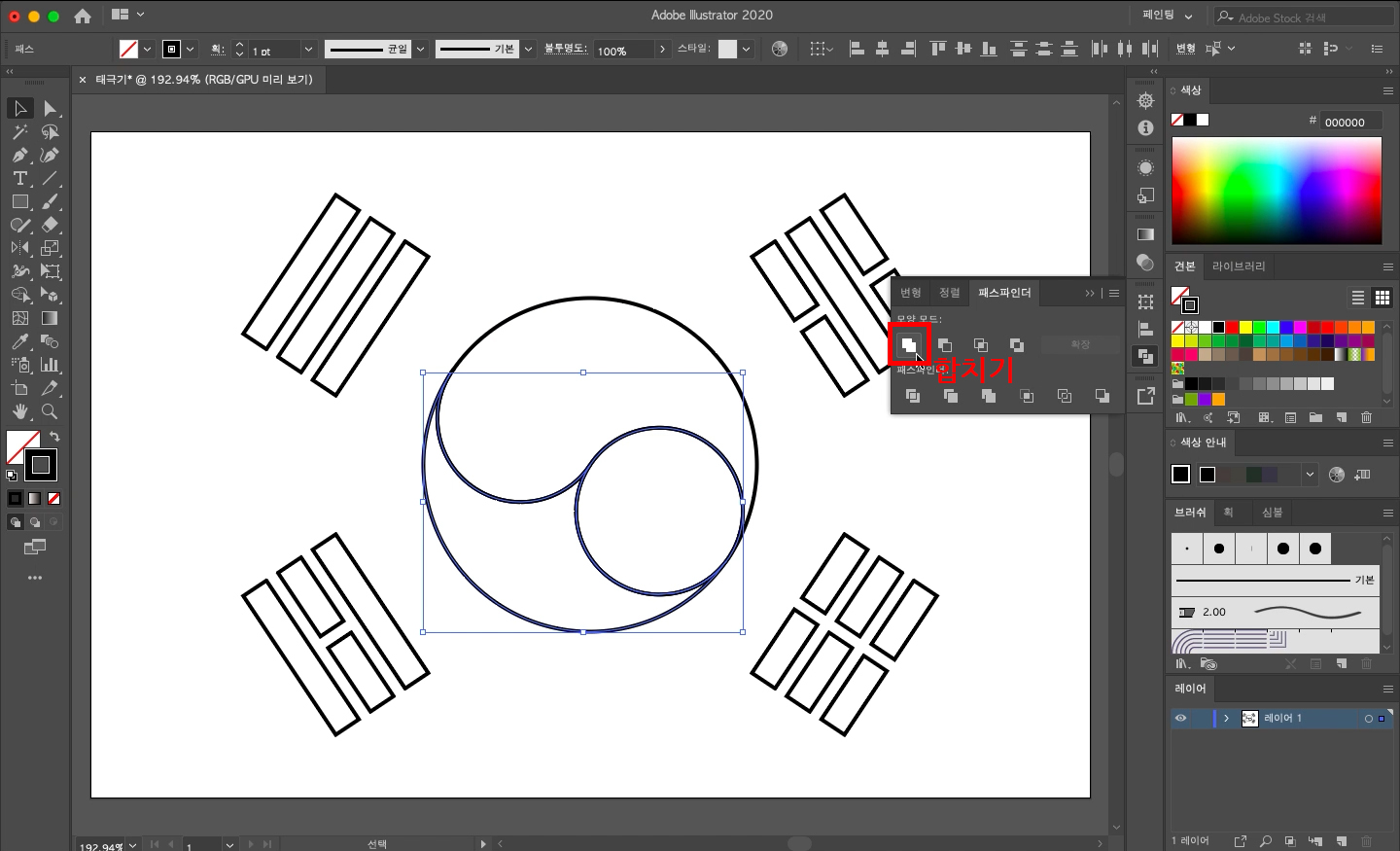

태극 문양을 이룰 세개의 원을 모두 선택하여 패스파인더에서 '나누기' 후 '그룹 풀기' 해주세요. ▲





나눠진 네개의 도형을 두개씩 선택하여 '합치기' 하시면 됩니다. ▲





테두리를 전부 없애주시고 색상을 넣어주세요. ▲

음 - 빨간색 #CD313A

양 - 파란색 #0047A0

4괘 - 검은색 #0E0E0E

바탕 - 흰색 #FFFFFF





완성 ▲



튜토리얼 영상

튜토리얼 영상입니다. 속도가 빠르지만 참고하는데 도움이 될겁니다. ▲



AI, EPS, JPG 파일 다운로드

태극기.zip

1.31MB

구성

• AI file 1
• EPS file 1
• JPG file 1 - 15946 × 10631

※해당 파일은 CS4 버전으로 저장하였습니다.



---

어도비 일러스트레이터를 이용하여 태극기를 만드는 방법에 대해서 알아봤습니다.

첫 번째 게시물이라 그런지 많은 시간과 노력을 투자하였습니다.

앞으로도 다양한 일상 속 소소한 꿀팁을 알려드리는 후니팁이 되겠습니다.



감사합니다.
